• English
  • 首页
  • 团队概况
    • 团队简介
    • 承担项目
  • 团队成员
    • 在职教师
    • 博士后
    • 研究生
  • 研究方向
    • 铜合金
    • 高熵合金
    • 铝合金
    • 镁合金
    • 电磁功能材料
    • 热电材料
    • AI辅助合金设计
  • 科研成果
    • 论著
    • 专利
    • 应用
  • 实验设备
  • 合作交流
    • 国内合作与交流
    • 国际合作与交流
  • 校友
  • 加入我们
    • 本科生
    • 研究生招生
    • 人才招聘

海水中激光熔覆AlCrFeNiW0.2Ti0.5高熵合金涂层的异常组织和摩擦学评价

2020-12-08

文章摘要:

为了评估高熵合金在海洋应用中的潜力,通过激光熔覆在Q235钢上设计并生产了一种新的AlCrFeNiW0.2Ti0.5高熵合金涂层。详细研究了涂层与YG6硬质合金、GCr15钢和Si3N4陶瓷在海水中滑动摩擦后的显微组织、显微硬度和摩擦学性能。AlCrFeNiW0.2Ti0.5涂层显示出异常的“向日葵状”形态,由BCC和有序的B2相组成。显微硬度约为692.5HV,是基体的5倍。该涂层比Q235钢和SUS304(一种用于海水环境的典型材料)在海水中与所有三个耦合球滑动时表现出更优异的摩擦学性能。此外,AlCrFeNiW0.2Ti0.5涂层与YG6在海水中滑动时的磨损和摩擦最为温和。主要原因是AlCrFeNiW0.2Ti0.5涂层在往复滑动过程中产生Mg(OH)2、CaCO3、金属氧化物和氢氧化物,并在磨损表面形成保护性抗氧化膜。这将有效地阻碍AlCrFeNiW0.2Ti0.5涂层磨损表面与YG6球之间的直接接触,从而降低摩擦系数和磨损率。因此,YG6是海水中AlCrFeNiW0.2Ti0.5涂层的理想耦合材料,该涂层将成为海洋环境中有前景的耐磨材料。

研究背景:

众所周知,Q235钢作为重要的结构材料具有优异的可焊性和低廉的价格,但耐磨性差严重限制了其应用范围。因此,在Q235钢表面涂覆HEA涂层,并研究

涂层与不同摩擦副在海水中的摩擦情况,对促进Q235钢在海水环境中的应用有着重要意义。

研究内容:

1.材料设计与制备:

设计出了一种新的AlCrFeNiW0.2Ti0.5 HEA涂层成分,并采取激光熔覆技术在Q235钢表面制备了AlCrFeNiW0.2Ti0.5高熵合金涂层。

2. 微观结构表征:

(1)XRD与SEM分析:确认了BCC相B2相的存在,并定性和定量分析了各相的元素组成。

(2)TEM分析:进一步确认了“葵花芯部”为B2相,“葵花花瓣”为BCC相。

3. 力学性能测试:

(1)维氏硬度:涂层硬度为692.5HV,约为基材的5倍。

(2)室温摩擦性能:AlCrFeNiW0.2Ti0.5涂层与YG6在海水中滑动时的磨损和摩擦最为温和,即摩擦系数为0.15,磨损率为4.5×10-7mm3/(N⋅m)。

4.磨损机制分析:

涂层在与YG6对磨材料进行往复滑动过程中产生Mg(OH)2、CaCO3、金属氧化物和氢氧化物,并在磨损表面形成保护性抗氧化膜。有效阻碍了涂层与对磨材料间的直接接触,极大降低了摩擦系数和磨损率。

结论:

1.涂层结构设计:涂层具有趣的“向日葵状”微观形貌,包含BCC和B2相。

2.性能优势:涂层硬度为692.5HV,约为基材的5倍。该涂层比Q235钢和SUS304(一种用于海水环境的典型材料)在海水中与所有三个耦合球滑动时表现出更优异的摩擦学性能。此外,AlCrFeNiW0.2Ti0.5涂层与YG6在海水中滑动时的磨损和摩擦最为温和。

3.应用潜力:研究表明,YG6是海水中AlCrFeNiW0.2Ti0.5涂层的理想耦合材料,同时该涂层将成为海洋环境中有前景的耐磨材料。

致谢:

国家自然科学基金项目(no . 51771041、51774065、51671044和51901116)和国家重点研发计划(No.2017YFA0403803)资助

图文速览:

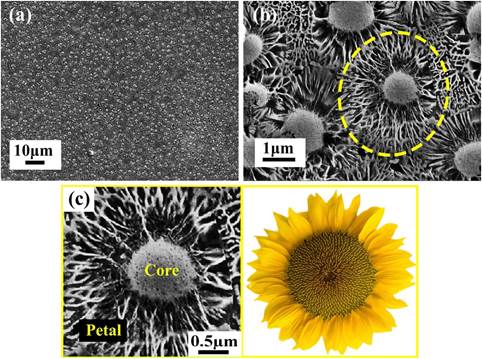

图1.AlCrFeNiW0.2Ti0.5 HEA涂层熔覆区中的显微组织:(a)和(b)是熔覆区的SEI-SEM显微照片;(c)是(b)中典型的“向日葵状”微观结构的放大图。

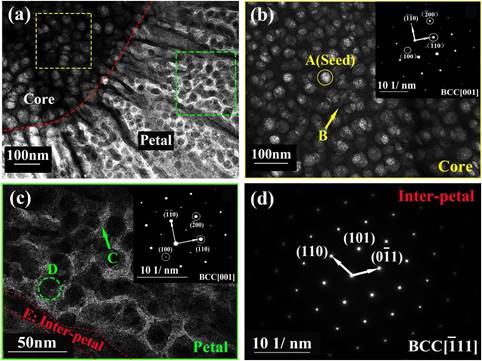

图2. AlCrFeNiW0.2Ti0.5 HEA涂层的亮场TEM图像和相应的SAED图案:(a)“向日葵状”微观结构的亮场SEM图像;(b,c)分别为“核心”和“花瓣”区域的亮场图像,相应的SAED图案以插图显示;(d) 花瓣间区域的SAED图案。

图3. AlCrFeNiW0.2Ti0.5 HEA涂层的XRD图谱。

图4. AlCrFeNiW0.2Ti0.5 HEA涂层的微观硬度分布曲线。

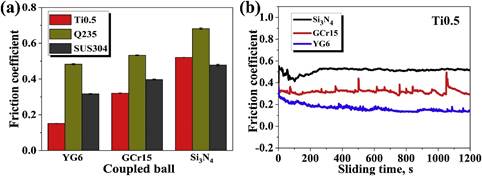

图5. 在人工海水中,样品在不同耦合球上滑动的摩擦系数:(a)AlCrFeNiW0.2Ti0.5 HEA涂层、Q235钢和SUS304的平均摩擦系数;(b) HEA涂层的摩擦系数随滑动时间的变化曲线。

图6. AlCrFeNiW0.2Ti0.5 HEA涂层、Q235钢和SUS304在人工海水中与不同耦合球滑动的磨损率。

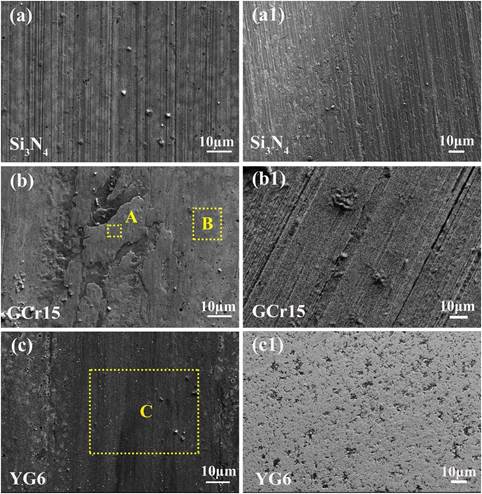

图7. AlCrFeNiW0.2Ti0.5 HEA涂层和不同耦合球在人工海水中滑动后磨损表面的SEM图像:(a,a1)涂层/Si3N4,(b,b1)涂层/GCr15,(c,c1)涂层/YG6。

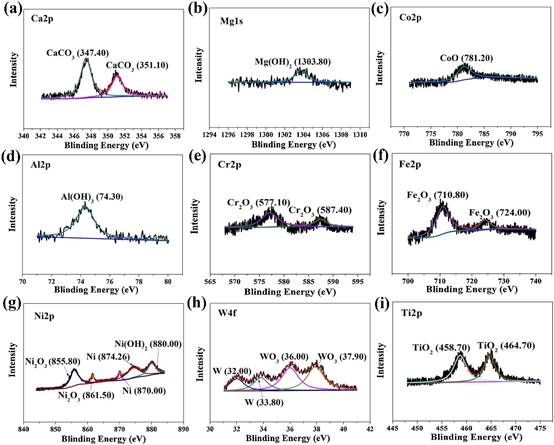

图8. AlCrFeNiW0.2Ti0.5 HEA涂层在YG6球上滑动时磨损表面元素的XPS光谱。

【引用】:Hui Liang, Dongxu Qiao, Junwei Miao, Zhiqiang Cao*, Hui Jiang, Tongmin Wang.Anomalous microstructure and tribological evaluation of AlCrFeNiW0.2Ti0.5 high-entropy alloy coating manufactured by laser cladding in seawater. Journal of Materials Science & Technology, 2021,85:224-234.


上一条:脉冲磁场诱导流固耦合下工业纯铝等轴晶的形核与形成机制 下一条:铸态Mg-5Sn合金添加In在3.5 wt% NaCl溶液中的腐蚀行为

【关闭】

最新资讯

友情链接.

  • 辽宁省凝固控制与数字化制备技术重点实验室
  • 大连理工大学材料与工程学院
  • 大连理工大学宁波研究院
  • 大连理工大学

联系我们.

辽宁省大连市凌工路2号 大连理工大学 知远楼



@ 2025, 大连理工大学金属凝固电磁控制团队
