铸态Mg-5Sn合金添加In在3.5 wt% NaCl溶液中的腐蚀行为

2020-02-04

文章摘要:

采用失重、析氢和电化学试验研究了铸态Mg-5Sn-xIn(x = 0,1,2,3,4,均为wt%)合金在3.5 wt% NaCl溶液中的腐蚀行为。结果表明:所有合金的显微组织均为典型的粗枝晶,没有富in相的存在;随着In含量的增加,Mg-5Sn-xIn合金的耐蚀性单调增强,直至3 wt%。电化学测量结果表明,这种改善主要是由于阴极反应的延迟,析氢速率的降低。

研究背景:

镁合金因其低密度、高比强度和良好的加工性能,在汽车、航空、通讯和生物医学等领域具有广泛应用前景。然而,其绝对强度低和耐腐蚀性差的问题限制了工业应用。Mg–Sn合金因Sn的加入能形成热稳定的Mg₂Sn相,可显著提高高温下的机械性能(如抗蠕变性),同时Sn元素的高氢析出过电位还能抑制局部腐蚀。但过量Mg₂Sn相可能作为阴极相加速微电偶腐蚀,导致腐蚀速率上升。因此,如何在提升机械性能的同时平衡耐腐蚀性成为研究重点。

铟(In)因其在镁中的高固溶度(53.2 wt%)和潜在的电化学调控能力,成为改善Mg–Sn合金耐腐蚀性的候选元素。本文旨在探究In的添加对Mg–5Sn合金在3.5 wt% NaCl溶液中腐蚀行为的影响机制。

研究内容:

1. 材料制备与表征

o 制备铸态Mg–5Sn–xIn(x=0、1、2、3、4 wt%)合金,通过光学显微镜(OM)、电子探针(EPMA)、透射电镜(TEM)和X射线衍射(XRD)分析微观结构。

o 发现所有合金均由粗大枝晶α-Mg基体和枝晶间分布的Mg₂Sn相组成,未观察到富In相。In固溶于α-Mg基体,并在枝晶间区域富集。

2. 腐蚀行为测试

o 失重法与氢析出测试:在3.5 wt% NaCl溶液中浸泡72小时,结果显示随着In含量增加至3 wt%,腐蚀速率(失重速率和氢析出速率)显著降低,但过量In(4 wt%)会导致腐蚀速率回升。

o 电化学测试:通过开路电位(OCP)、动电位极化曲线和电化学阻抗谱(EIS)分析发现,In的添加使腐蚀电位负移,并显著降低阴极电流密度(抑制氢析出反应)。3 wt% In合金的电荷转移电阻(RctRct)和极化电阻(RpRp)最大,表明其表面保护膜最稳定。

3. 腐蚀机制分析

o In的固溶提高了α-Mg基体的电位,减少了其与Mg₂Sn相的电位差,削弱了微电偶腐蚀的驱动力。

o In的氧化产物(如In₂O₃)与Mg(OH)₂共同形成致密腐蚀膜,抑制Cl⁻的侵蚀。

o 过量In(4 wt%)导致枝晶间区域富集In,成为新的阴极活性区域,反而加速局部腐蚀。

结论:

1. 最佳耐腐蚀性:添加3 wt% In的Mg–5Sn合金表现出最低的腐蚀速率(失重速率0.47 mg cm⁻² d⁻¹,氢析出速率0.34 mL cm⁻² d⁻¹),其耐腐蚀性显著优于其他成分。

2. 机制总结:

o In通过固溶降低α-Mg与Mg₂Sn的电位差,减缓微电偶腐蚀。

o In的氧化产物与Mg(OH)₂形成保护性膜层,抑制阴极反应(氢析出)和Cl⁻渗透。

o 过量In导致枝晶间区域阴极活性增强,反使腐蚀速率上升。

3. 方法验证:失重、氢析出和电化学测试结果一致,表明腐蚀速率主要由阴极反应控制,而短期极化测试的阳极电流密度(ipassive)对长期腐蚀行为影响较小。

致谢:

国家重点研发计划项目[资助号:2017YFA0403803];国家自然科学基金[批准号:51525401,51974058,51927801,51901034]和中央高校基本科研业务费[批准号:DUT18RC(3)042]。李洁华感谢中国海外港澳学者合作研究基金(No. 51728101)、EPU 11/2018和奥地利科学基金(FWF (P 32378-N37))的资助。

图文速览:

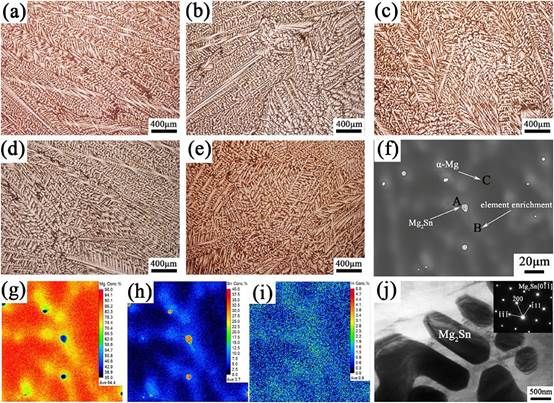

图1. (a – e) Mg-5Sn - xin合金光学显微图:(a) Mg-5Sn, (b) Mg-5Sn-1In, (c) Mg-5Sn-2In, (d) Mg-5Sn – 3In, (e) Mg-5Sn – 4In;(f) Mg - 5sn – 3In合金的背散射电镜图像,(f)的EPMA图显示(g) Mg, (h) Sn, (i) In的元素分布;(j) Mg2Sn粒子的TEM亮场图像和SAED模式

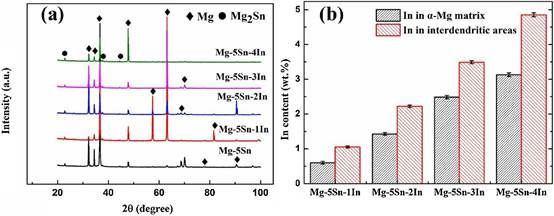

图2. (a) Mg-5Sn-xIn合金的XRD谱图,(b) α-Mg基体和Mg-5Sn-xIn合金枝晶间In含量

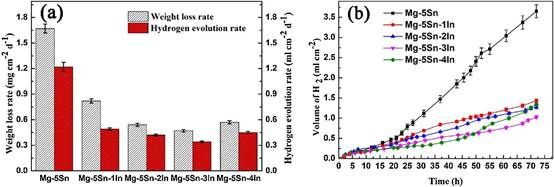

图3. (a)浸泡72 h后Mg-5Sn-xIn合金的平均失重速率和析氢速率;(b)浸泡时间对Mg-5Sn-xIn合金氢体积的影响

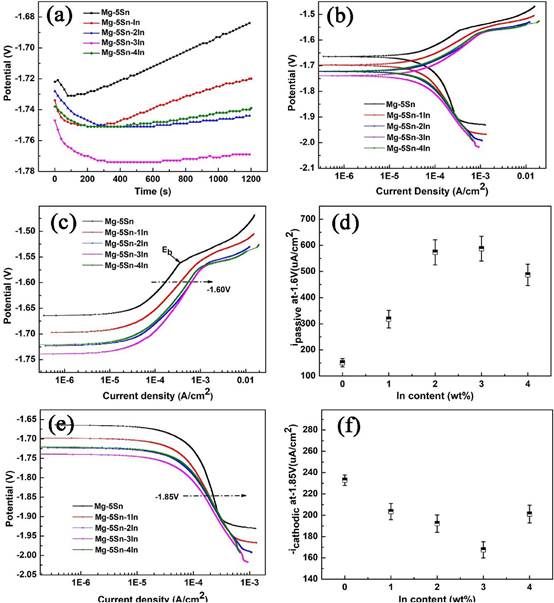

图4. (a)开路电位转变曲线,(b) Mg-5Sn-xIn合金的代表性极化曲线,(c)极化曲线的阳极分支和(d)极化曲线在-1.60 V处测量的阳极电流密度值,(e)极化曲线的阴极分支和(f)极化曲线在-1.85 V处测量的阴极电流密度值

图5. (a) Mg-5Sn-xIn合金的Nyquist图,(b)相角与频率的Bode图,(c)阻抗与频率的Bode图,(d) EIS谱拟合的等效电路。实线曲线是(a)-(c)的拟合结果

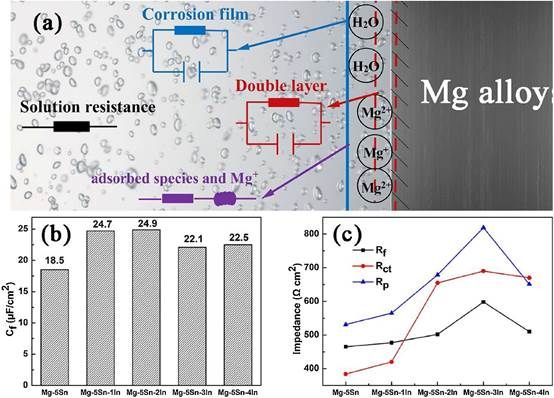

图6. (a)描述合金表面等效电路元件特性的表面模型,(b)计算得到的薄膜电容,(c) Mg-5Sn-xIn合金的薄膜电阻、电荷转移电阻和极化电阻

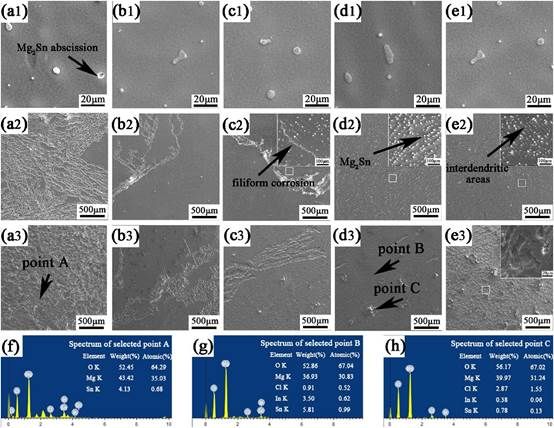

图7. (a1)-(e1)浸泡90 min后Mg-5Sn-xIn合金表面形貌,(a2)-(e2)浸泡24 h后Mg-5Sn-xIn合金表面形貌,(a3)-(e3)浸泡72 h后Mg-5Sn-xIn合金表面形貌。(a1-a3)、(b1-b3)、(c1-c3)、(d1-d3)和(e1-e3)分别是Mg-5Sn、Mg-5Sn-1In、Mg-5Sn – 2In、Mg-5Sn – 3In和Mg-5Sn – 4In合金的图像。(f)-(h)分别为A点、B点和C点的EDS结果

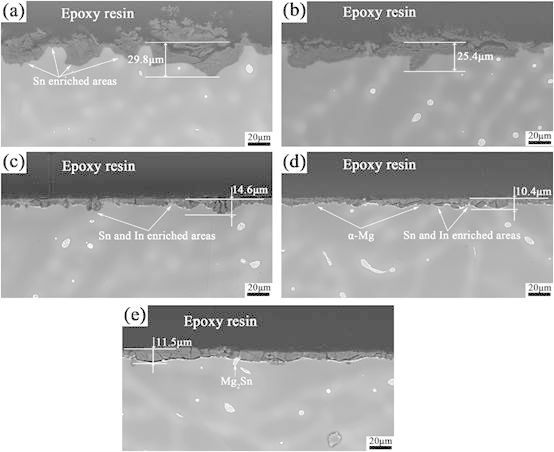

图8. BSE图像显示样品在3.5 wt% NaCl溶液中浸泡72 h后的横截面。(a)Mg-5Sn;(b) Mg-5Sn-1In;(c) Mg-5Sn-2In;(d) Mg-5Sn-3In; (e)Mg-5Sn-4In

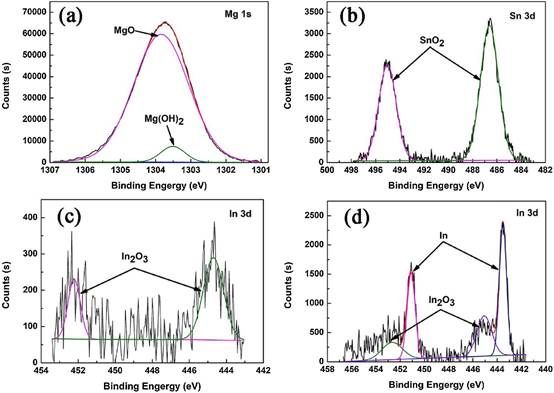

图9. (a)-(d) Mg-5Sn-3In合金在3.5 wt% NaCl溶液中浸泡12 h后的XPS分析;(d)浸泡前Mg-5Sn-3In合金的In3d光谱

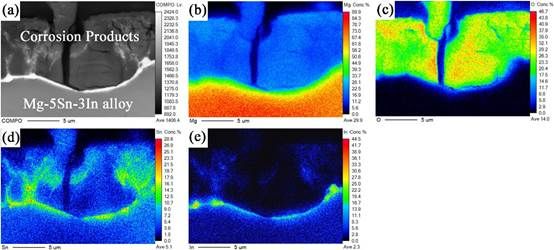

图10. Mg-5Sn-3In合金在3.5 wt% NaCl溶液中浸泡72 h后截面腐蚀层的EPMA分析:(a)腐蚀层;(b) Mg元素;(c)O元素;(d) Sn元素;(e)In元素

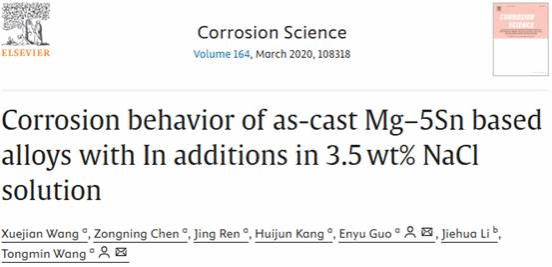

【引用】:Xuejian Wang, Zongning Chen, Jing Ren, Huijun Kang, Enyu Guo*, Jiehua Li, Tongmin Wang*. Corrosion behavior of as-cast Mg-5Sn based alloys with In additions in 3.5 wt% NaCl solution. Corrosion Science, 2020, 164: 108318.
